Монтаж розетки своими руками

Перед тем, как выполнять работы, устанавливая розетку и выключатель, необходимо определиться с количеством и местом расположения. Лучше предпочесть монтаж двойной розетки в большинстве случаев и в достаточном количества, чтобы затем избавиться от необходимости использовать удлинители и адаптеры.
Штепсельная розетка – электроустановочное изделие, служащее для подключения через вилку разных бытовых и производственных устройств. Розетка имеет свой предел по нагрузке – 1,5 кВт, однако это значение лишь позволяет продлить ее жизнь, чтобы не потребовался ремонт розетки, но современные конструкции могут выдержать и до 3 кВт.
Если присутствуют места с большим количеством потребителей электроэнергии, то здесь более целесообразным с точки зрения безопасности будет установка блока розеток, подключаемого методом шлейфа параллельно. Это оправдано, по сравнению с использованием тройников и удлинителей. Для монтажа всех розеток существуют базовые правила, выполнение которых даст качественный и безопасный результат.

Ключевые правила для правильного подключения розеток

Выполняя подключение розеток, нужно следовать общим правилам вне зависимости от выбранного способа монтажа. Базовые рекомендации:

• Независимо от вида электропроводки в доме, следует устанавливать только стандартные розетки – в нашей стране такими являются 6-амперные, имеющие круглые гнезда;
• Обычно монтаж новой розетки осуществляется на расстоянии 20-90 см от пола, но можно выполнять на любую высоту под определенную мебель и требования проекта;
• До начала подключения розетки, необходимо из нужной цепи вынуть предохранитель или выключить питание электроэнергии, нужно удостовериться, что напряжения в сети нет, используя гарантированно исправный прибор вроде индикатора напряжения или вольтметра;
• Над плитой и раковиной установка розетки не выполняется;
• Газовая плита к розетке должна быть не ближе 50 см;
• Под силовую линию до 8 точек необходим медный кабель, имеющий сечение 2.5 мм2;

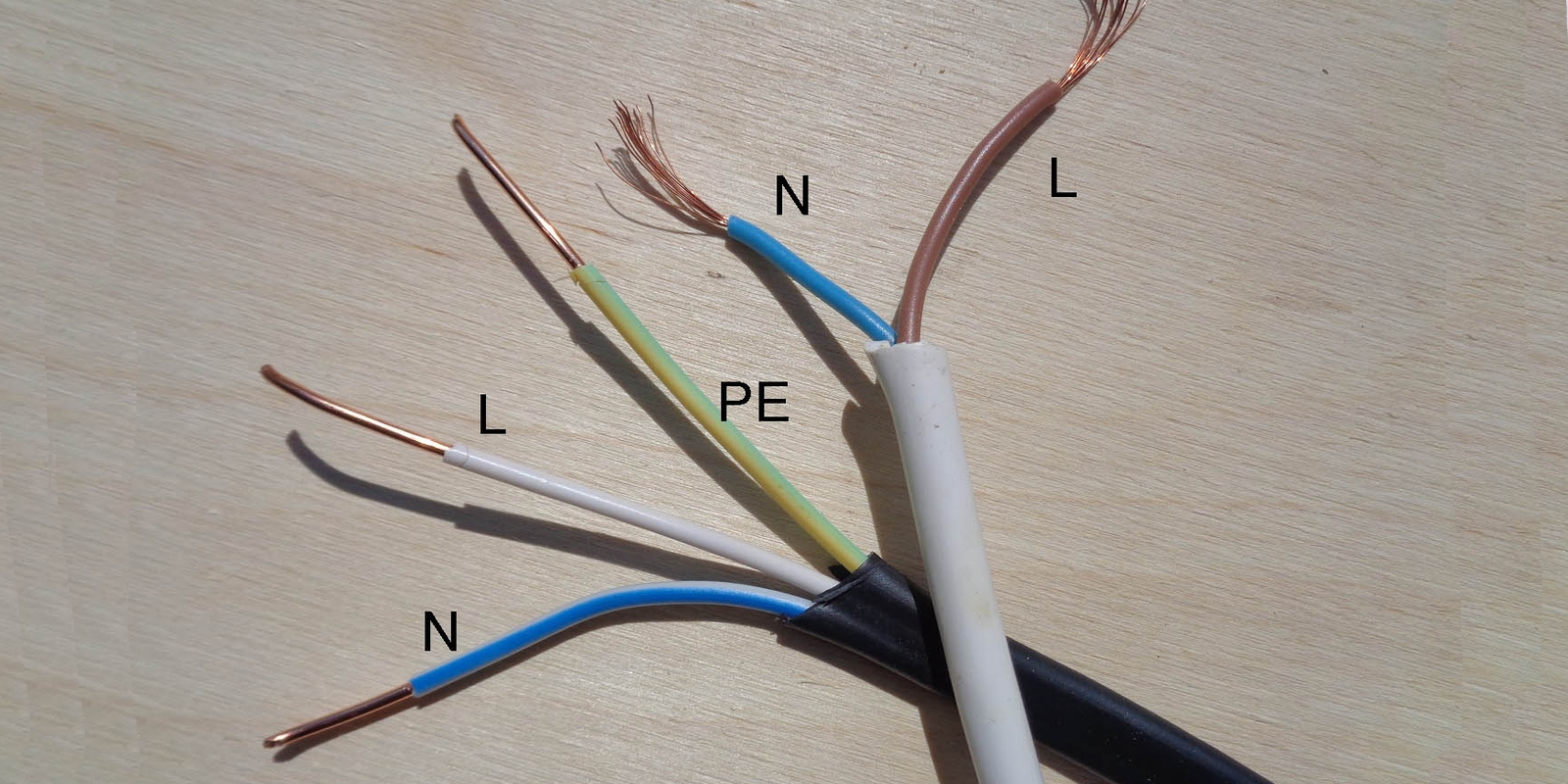

• Назначение проводов следует определять по цвету: фаза – коричневый либо черный, земля имеет желто-зеленый цвет и ноль – голубой.

Перед установкой розетки, следует продолбить штробу между распределительной и монтажной коробкой. Просверлить отверстие для распредкоробки и вмонтировать ее туда.

Наиболее простым способом просверлить отверстие в стену является использование дрели или перфоратора с круглой насадкой с победитовыми наконечниками, ее еще называют коронкой. Установить в отверстие монтажную коробку и зафиксировать ее с помощью алебастра.

После чего для проводов нужно выполнить следующие действия:

1. Провести провода из распределительной в монтажную коробку;
2. Закрепить провода алебастром на стену в штробе;
3. Отрезать излишек проводов, чтобы осталось около 10 см для удобства выполнения подключения;
4. С конца каждого из проводов убирается по 10 мм изоляции;
5. Выкрутить винты и снять декоративную крышку с розетки;
6. Провести ревизию розетки;
7. Клеммы соединить с проводами из монтажной коробки;
8. В коробку монтируется розетка и закрепляется с помощью саморезов или распорных пластин.

В случае монтажа открытой проводки и выключателей под открытую проводку следует проводить крепление проводов на фарфоровых изоляторах. Для ввода провода в розетку открытого типа есть специальное отверстие под открытый монтаж. В пластмассовых крышках розеток эту функцию выполняют тонкие перепонки (подпрессовки). Нужно выломать такую подпрессовку с той стороны, с которой будет проводится провод. После всего можно поставить крышку розетки. Так же не надо забыть поставить по такую розетку подрозетник. Раньше они делались из дерева. Теперь же эту функцию выполняют пласмасовые подрозетники.
Монтаж розеток и выключателей выполняется разных видов и важно понимать, какая конструкция будет наиболее оптимальной для определенного случая.

Распространенные виды розеток

Для бытовых условий наиболее распространены розетки на 220В и 380В. Каждая их них изготавливается под определенный монтаж электропроводки. Они в свою очередь имеют также подвиды:

• До 16 А (наружные) – могут иметь заземляющий контакт или нет, крепятся на стену или другие поверхности;
• До 40А (наружные) – конструкции с 3 плоскими или круглыми контактами, используются только под подключение стационарных электрических плит, для которых требуется монтаж силовой розетки;
• Внутренние (встроенный тип) – инсталляция выполняется чаще всего в установочные монтажные коробки;
• С крышкой против попадания воды и пыли – чаще всего используются для ванных комнат;
• Спаренные (2 в 1 корпусе) – бывают с заземляющими контактами и без;
• Телевизионные – чтобы подсоединить коаксиальный кабель антенны к устройству;
• Компьютерные – служат для подключения к Интернету или компьютерной сети;
• Телефонные – скрытого и наружного типов для подсоединения к телефонной сети.

Розетки на 380В не применяются в старых квартирах. Они бывают двух типов: стационарные и переносные. Оба варианта относятся к наружным видам и могут применяться в частных домах под подключение котлов отопления, сварочных аппаратов и др.

Способы установки розеток

Способ монтажа розеток будет зависеть от типа конструкции. Бывают розетки наружной установки, подразумевающие прокладку провода в металлический или пластиковый короб за счет закрепления к стене с помощью дюбелей-гвоздей или саморезов.

Другой тип – внутренней установки. Монтаж розетки скрытой проводки проводится внутри стен с последующим креплением суппорта розетки с помощью винтов.
Для стен из гипсокартона делаются отверстия, куда вставляют и закрепляют монтажные коробки.

Если стена кирпичная или из бетона – сначала высверливают отверстие коронкой. Монтаж блока розеток подразумевает параллельный способ подключения, то есть шлейфом. Сама группа розеток может размещаться и вертикально, и горизонтально, а затем она закрывается общей рамкой.

Правила установки розетки с заземляющим контактом

Чтобы обеспечить высокие показатели электробезопасности в условиях повышенной нагрузки от большого количества бытовой техники, эту бытовую технику необходимо заземлять. Для этого в квартирах следует устанавливать розетки с заземляющим контактом. Внешне розетки с заземлением отличаются тем, что имеют отверстия с прорезями по бокам, с выступающими скобами или отверстие цилиндрического вида для ввода заземляющего контакта.

Чтобы подключить такую розетку, нужен монтаж проводки заземления, который выполняется одним из таких способов:

• В случае, если отсутствует заземляющий провод в доме, его следует проложить дополнительной шиной или проводом, проходящих от распределительного щитка к помещению;
• Когда монтаж электропроводки в доме сделан по евро-стандарту и заземляющий провод присутствует, то реализуется стандартное подключение – фаза к правой клемме, ноль – к левой, а земля – к нижней или центральной;
• Для частных домов, выполняя монтаж розетки с заземлением, в грунт на глубину 1,5 м следует вбить контур из трех металлических уголка треугольником, далее контур обваривается и от него протягивается металлическая шина, засыпается землей, к шине приваривается гайка, а к ней – закрепляется заземляющий провод.

Установка такой розетки своими руками выполняется по стандартной технологии – сначала выбирается место, делается отверстие в стене под монтаж подрозетника и штроба – под провода. Во время установки розетки элементы конструкции нужно контролировать по уровню, фиксировать корпус розетки с помощью саморезов. Заземляющий провод закрепляется к П-образной пластине в розетке с помощью винта.

Как работать с накладными розетками

Монтаж накладного типа розетки будет уместным в том случае, когда работы выполняются на открытых площадках стены или монтируется открытая проводка в специальных кабельканалах, отделка уже выполнена или повышенные требования к пожарной безопасности. Стоимость монтажа для розеток такого плана одинакова, но влиять может именно сам процесс подключения розетки, включая требуемое количество гнезд и мощность подключаемых устройств.

Порядок установки розетки выглядит следующим образом:

1. Отключаем подачу электричества;
2. Открываем крышку розетки для получения доступа к фиксаторам лицевой панели;
3. Отжимаем с помощью отвертки фиксаторы и отсоединяем лицевую часть от корпуса;
4. Разбираем розетку на составные части;
5. Следует отметить расположение крепежных отверстий, приложив корпус к месту установки строго горизонтально;
6. Крепим основание к стене с помощью дюбелей и саморезов или других крепежных систем в зависимости от типа основания;
7. Вырезаем в заглушке вводное отверстие;
8. Подводим к розетке гофру или кабельканал и питающий кабель;
9. Снимаем с него изоляцию и подключаем провода к контактам;
10. Вставляем внутренности розетки в корпус и устанавливаем лицевую часть – теперь можно тестировать работу розетки.

Данная инструкция подходит под монтаж розетки открытой проводки, в другом случае отличия будут не существенны: нужно вместо 7 пункта сделать отверстие для кабеля питания в тыльную часть корпуса перед ее закреплением на стене.

Подключение двойной розетки в один подрозетник

Чтобы провести монтаж двойной розетки в один подрозетник, нужно придерживаться определенной схемы. Пошагово она выглядит следующим образом:

• Подбираем подходящее место – оптимально недалеко от места, где находится электрическая распределительная коробка или идущий в стене провод;
• Основание встраиваемой розетки очерчивается карандашом, на этом месте перфоратором делается отверстие, как описано выше, чтобы внутренний корпус туда поместился;
• Отверстие под провода делается в стакане (подрозетнике), далее он фиксируется цементом или алебастром, раствор застывает и можно проводить монтаж;
• Розетка разбирается на составные части;
• Провода укорачивают пассатижами и с помощью ножа, снимается изоляцию до 1 см длиной;
• Фазу и нейтраль крепят в различные боковые клеммы, заземление – по центру (если оно предусмотрено);
• Внутренняя часть розетки крепится в подрозетник с помощью крепежных винтов;
• Устанавливается лицевая панель и фиксируется шурупами;
• Тестируется работа розетки.

После установки или ремонта розетки любого типа, тестировать ее лучше на каком-то недорогом предмете вроде настольной лампы, а не компьютера или телевизора. При установке розетки нельзя крепить нейтраль и фазу к одной пластине – будет причиной короткого замыкания и необходимости заново выполнять монтаж электропроводки после ее порчи.
Если требуется замена розетки, то необходимо отключить электричество, проверить отсутствие напряжения и правильно демонтировать предварительно старую. Для этого нужно открутить защитную крышку, извлечь из стакана механизм и отключить провода, открутить винты для распорных лапок и отвернув контактные винты. После демонтажа старой розетки новая монтируется по стандартной инструкции.
