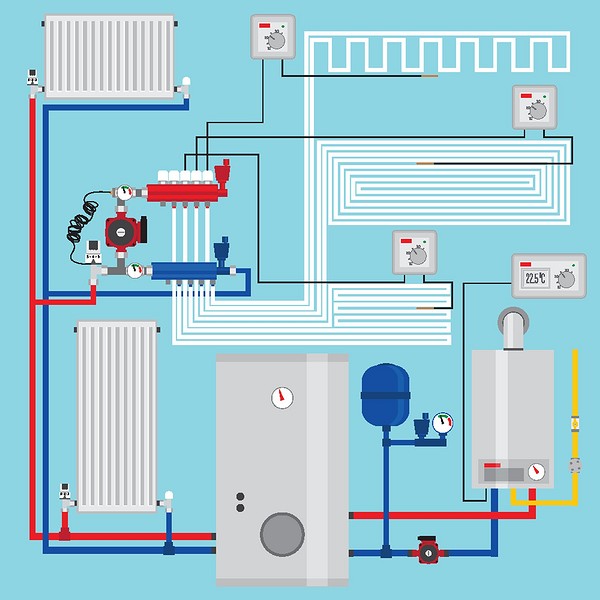

Система отопления в частном доме: схема от газового котла

Выполняя проектирование загородного дома, следует учесть то, что необходимо заложить сразу несколько инженерных конструкций. Только так хозяевам здания будет комфортно находиться в нем. Самый острый вопрос, волнующий всех — бесперебойная работа отопительной системы.

В городских условиях процесс обогрева жилища выполняется одним из указанных способов — автономным, центральным. В большинстве случаев в загородных домах удается установить только первый вариант. В данном случае предстоит выбрать оптимальный способ обогрева. Наиболее распространенный вариант — применение газа.

Связанные товары

196.86 руб. /м

5 717.18 руб. /шт

4 163.81 руб. /шт

79 562 руб. /шт

89 496 руб. /шт

101 514 руб. /шт

76 041.50 руб. /шт

В городских условиях процесс обогрева жилища выполняется одним из указанных способов — автономным, центральным. В большинстве случаев в загородных домах удается установить только первый вариант. В данном случае предстоит выбрать оптимальный способ обогрева. Наиболее распространенный вариант — применение газа.

Чтобы разобраться с основными характеристиками котлов, следует спросить мнения у специалистов. На текущий момент ассортимент решений отопительных устройств на рынке достаточно широкий. От верного распределения в здании тепла будет зависеть еще и конструктивная нагрузка. Грамотный выбор позволит предотвратить возникновение плесени, сырости, грибка. Какой вариант лучше? Тот, который стоит приемлемо и монтируется быстро, а работает эффективно.

Требования к водяному отоплению

В основном для частного сектора выбирают водяное отопление. На это есть ряд существенных причин:

• конструкция отличается надежностью. Процесс нагрева максимально прост: вода приобретают нужную температуру, идет в трубы и циркулирует по замкнутому контуру. После отдачи тепла она возвращается;
• установка обойдется недорого. Монтаж других систем потребует больших затрат;
• вода является экологичным теплоносителем. С ее помощью можно равномерно обогреть любое жилище. Показатели других теплоносителей хуже

Основные недостатки

Из минусов следует выделить:

• то, что при выключении отопления в зимний период возрастает риск возникновения поломок. Вода может замерзнуть, расшириться, повредив тем самым трубы если вы являетесь обладателем дачи, вы должны заменить воду на антифриз;
• тепловую инерцию. После активации водяного отопления результат будет виден не сразу. У воздушного он наступает раньше;
• большие затраты на установку;
• необходимость в уходе (следует периодически проверять металлические элементы системы — не появилась ли ржавчина, а также все детали на наличие пыли);
• постоянный расход средств для выполнения нагрева системы (проблема всех отопительных систем);
• отвечает ли система санитарно-гигиеническим требованиям. Температура в ней должна быть определенной. Резких скачков и колебаний быть не должно. Прикоснувшись к батарее, человек не должен получить ожог.

Если из крана течет вода, система не завоздушена

Установка водяной конструкции требует увязку всех строительных элементов. В нее включается оборудование, трубопроводы, нагревательные приборы и т.п. Готовое решение должно отвечать планировочным и архитектурным нормам, обеспечивать сохранность здания на протяжении всего его использования.

Важный момент! Чтобы вода начала отдавать тепло, ее следует нагреть.

Вид отопления можно выбрать, опираясь на следующие нюансы:

• расходы на ремонт, обслуживание;
• доступность топлива (бесперебойность поставок, цена);
• затраты на установку системы (материалы, работу мастеров, оборудование).

Ключевые компоненты системы

Перед тем как начать выполнять работы, составляется проект системы отопления. При составлении схемы в учет принимается местоположение строения, его габариты, на основе данных подбираются такие компоненты, как:

Теплогенератор

Разновидность системы отопления определяется топливом, которое было выбрано.

Исходя из его вида выделяются:

• комбинированные сочетания. Наиболее известна вариация — топливо жидкое или твердое и газ;
• котлы, производящие работу на газе. Получать ресурс можно любым удобным способом: из своего хранилища или выбрать централизованный метод;
• на горючем твердого типа. В качестве сырья могут выступать пеллеты (гранулы древесины), уголь, торф и т.п;
• дизельные;
• электрические. Применяются котлы на ТЭНах (электронагревательных приборах в виде трубки), электролизные, индукционные;
• универсальные. В конструкции есть ряд топок, предназначенных для различного топлива.

Экономный и надежный способ обогрева — газовый котел

Теплогенераторы активно применяются в промышленности, в быту для обогрева строений с небольшими габаритами.

Трубы

Монтаж в здании отопления, работающего на газе, предполагает применение нескольких разновидностей труб:

• металлопластиковые. Изделия, выполненные из нескольких слоев, отличающиеся долговечностью и надежностью. Установка осуществляется с применением фитингов;
• пластиковые (полимерные). Отлично переносят низкие температуры, не боятся возникновению ржавчины, не шумят. С большими температурами они справляются плохо (для установки дымохода, обвязки не подойдут), имеют высокий коэффициент теплового расширения;
• выполненные из стали. Бывают стандартными, оцинкованными, соединяющимися сварным либо механическим способом. Если в них заледенеет вода, может получиться разрыв;
• медные. Пластичны, имеют внушительную теплопроводность. Недостатки — высокая цена, подверженность электрохимической коррозии.

Медные трубы в разводке отопления частного дома газовым котлом

Расширительный бак

Тепловое расширение воды является существенным. Если нагреть ее до 90°C, ее объем увеличится примерно на 4%. Для негерметичной системы указанный факт не играет роли. Но если система закрытая, могут возникнуть повреждения оборудования. Для компенсации давления в трубах в них устанавливают гидроаккумулятор (так называемый расширительный бак).

Алгоритм действия расширительного бака

Он выглядит как герметичный баллон, изготовленный из нержавейки или стали. В нем имеется 2 отсека, между которыми расположена гибкая мембрана. Она разделяет сжатый давлением газ и горячий теплоноситель.

Радиаторы

Производители предлагают батареи, предназначенные для различных систем обогрева. Они отличаются по числу секций и используемому материалу (биметалл, сталь и т.п.).

Выделяются разные типы радиаторов:

• панельные. Цельноштампованные, с пластинами конвекционными, нагревательными. От них зависит мощность получаемого тепла;
• «теплый пол»;
• вертикальные, например, полотенцесушитель;
• поделенные на секции. Старые радиаторы из чугуна, трубчатые теплообменники, произведенные из стали;
• конвекторы.

Дополнительные элементы, приборы

Над любым водяным отоплением нужен контроль.

Манометр на расширительном баке контролирует давление в системе отопления

Производить его получится с помощью:

• регулирующих, предохранительных клапанов;
• манометры (специальные приборы для измерения).

Популярные методики отопления газом

Газ считается самым недорогим способом обогрева. Топливо активно исполняет роль нагревательного оборудования. Используя его в зданиях, чаще всего привозятся и эксплуатируются котлы.

Газ к строению подводится 2-мя основными методами – автономным, централизованным. Какой выбрать, зависит от вас.

Газгольдер. Так называется резервуар для хранения газа. Если газопровода нет, следует поставить газгольдер. Он подойдет под любой тип котла, а принцип его работы напоминает «огромную зажигалку». В Европе, как правило, устанавливают автономное отопление дома. В этом случае нет необходимости тянуть ветку. Если выбрать резервуар правильно, с учетом траты газа хозяином, пополнять его придется всего пару раз в год;

Газгольдер — автономная газификация

магистральный газ. Указанный способ более экологичен, но и у него есть недостатки. Прокладывают трубы в основном под землей, они служат дольше, но их монтаж обходится дороже. Чтобы согласовать подключение, придется подготовить целый пакет документов. На окончательную стоимость работ влияет удаленность газопровода. Высокая цена и затягивание сроков исполнения заказа приводят к тому, что встает вопрос о поиске иной газификации.

Минусы и положительные черты отопления газом

Применение газа имеет ряд преимуществ:

• независимость. Если выбран газгольдер, зависеть от коммунальщиков не придется;
• экологичность. Топливо находится в газгольдере, продукты горения выходят посредством дымохода (неприятный запах не появляется, удалять золу нет необходимости);
• габариты котла небольшие, поставить его можно в любом помещении. Отдельная комната не нужна (для хранения солярки, дров и угля);
• безопасность. Автоматика позволяет не наблюдать за процессом постоянно. Специальные датчики делают это за хозяев. Последним останется только отрегулировать температуру;
• цена. Газ более выгоден из-за оптимального соотношения КПД и стоимости в сравнении с другими типами горючего;
• экономичность. Котлы могут обогревать внушительные по размеру помещения. Двухконтурное оборудование еще и проводит горячую воду.

Экономность газового отопления

Из отрицательных характеристик следует отметить:

• согласование. Необходимость согласования работ по монтажу котельного оборудования, производящего работу на газе, с Газтехнадзором. То есть, придется составлять проект, заключать договор, собирать необходимые бумаги;
• доп.источник питания. Некоторым системам требуется электрическая энергия;
• давление. Если поменяется давление газа, котел может сломаться. Существуют варианты, которым не страшны скачки давления;
• отдельное помещение. Чтобы система функционировала безопасно, требуется отдельная комната с выходом на улицу, вентиляцией, дымоходом. Требуется и автоматика, которая будет следить за утечками газа. Системы, в которых установлена атмосферная горелка, являются опасными.

Котельная с открытой горелкой нуждается в высоком дымоходе

Схемы разводки для дома

Схемы разводки отопления могут быть разделены по таким видам:

• тупиковая и попутная. Типы двухтрубной разводки. Попутная схема отличается тем, что движение воздуха (как охлажденного, так и горячего) осуществляется в одном направлении, для любого радиатора время оборота воды одинаково. Тупиковая схема характеризуется встречным движением потоков. Радиаторы, которые находятся ближе к котлу, соответственно, будут нагреваться быстрее;
• двух- и одноконтурная. В этом случае схема зависит от вида котла: двухконтурный дополнительно еще и нагревает воду, одноконтурный подходит только для отопления;
• горизонтальная и вертикальная. Деление осуществляется по положению стояков, через которые к батареям идет вода. Если дом одноэтажный, для него подойдет горизонтальная схема. В зданиях с большим количеством этажей применяется в основном горизонтальная схема, которую легче спрятать в дизайн.

Схема радиаторного отопления двухэтажного дома; горизонтальная двухтрубная разводка

Видео описание

Представленное видео расскажет об отоплении в загородном доме.

Принципиальные схемы отопления газом

Для загородного дома отопление газом станет идеальным решением. Его подключение осуществляется по 2-м принципиальным схемам:

С естественной циркуляцией

Такие системы носят название гравитационные или самотечные. Их принцип работы базируется на физических характеристиках носителя тепла. Известно, что плотность нагретой воды меньше, чем холодной. Получается, что давление обратного тока у остывшей жидкости, которая прошла через трубу, вытесняет горячую воду из котла. Она поднимается по стояку отопления, проникая в батареи и горизонтальные трубы.

Установка котлов отопления в частном доме

Для правильной работы системы, чтобы вода не застаивалась, котел необходимо располагать как можно ниже — идеально для этой цели подойдет подвал. А установка труб осуществляется с уклоном в 3-5°.

Преимущества схемы выделяются такие:

• практичность — срок службы без выполнения капитального ремонта составляет до 30 лет;
• простота — осуществляя монтаж, следует правильно организовать уклон трубопровода и только;
• независимость — электроэнергия для схемы с газовым котлом не требуется;
• тишина — схему не входят приборы, которые могут создавать шум.

Из минусов выделяются:

• ограничение длины контура. Для работы системы его длина должна быть менее 30 м. Такая задача осуществима только в небольших зданиях;
• необходимость обслуживания. Конструкции самотечного типа периодически следует промывать, так как они могут засоряться.

Видео описание

Как правильно выбрать схему отопления, расскажет видео.

С принудительной циркуляцией

В такой схеме присутствуют водяные насосы. Именно они заставляют воду двигаться. Применение схем отопления не ограничивается. Возможны как нижний, так и верхний розливы теплоносителя. Схема может быть двух- и однотрубной. Чтобы не организовывать уклон трубопровода, монтаж насоса производят перед котлом.

Сравнение схем с естественной и принудительной циркуляцией

Отличительная черта указанной схемы — требуется электропитание на весь отопительный период. Главный минус — возможность завоздушивания (обычно оно наблюдается в начале отопительного сезона).

Комбинированная система

В нее включаются предыдущие типы с некоторыми особенностями:

• установка металлических труб происходит с уклоном;
• подключение насоса выполняется с применением байпаса — специальной обводной трубы.

Если в электрической сети появляются перебои, дом начинает обогреваться за счет естественной циркуляции. В том случае, если здание нужно обогреть быстро, активируется насос.

Особенности выбора

Принцип функционирования газовых котлов отличается простотой: в процессе сжигания газа выделяется энергия. Она аккумулируется водой, а после нагревает комнаты.

Чтобы понять, насколько выгодна та или иная модель оборудования, следует провести ее оценку.

Определяющий фактор — мощность. Именно от нее будет зависеть работа всей системы. Чтобы рассчитать нужную мощность, следует принять во внимание габариты жилья, количество окон, высоту, ширину и прочее, то, какая температура стоит в помещении в зимний период. Чтобы система служила долго, у котла должен иметься определенный запас мощности.

При проектировании систем газового оборудование для отопления частного дома, котлы средней мощности часто располагают в подсобных помещениях

От указанной характеристики зависят:

• экономичность. Она зависит от КПД котла. У современных моделей она равна до 95%;
• разновидность горелки. Может быть закрытой или открытой. От этого зависит, как будут удаляться продукты сгорания (принудительно или естественным образом);
• оснащенность. Программатор, который идет вместе с котлом, может сэкономить для вас до 25% расходов на отопление. Повысить безопасность можно, используя датчики контроля тяги, пламени (если пламя погаснет, газ будет перекрыт автоматом), датчик блокировки котла (если отключился газ);
• контуры. Зависит от выбора хозяев, будет ли котел только обогревать или еще и проводить воду;
• экономичность. Зависит от КПД, у современных моделей равна до 95%;
• место монтажа. От данного параметра зависит, как будет расположен прибор (на полу или на стене для экономии места).

Контроллер для обслуживания системы отопления

Выбирая нужное оборудование, следует придерживаться таких правил:

• определить необходимую мощность , принимая во внимание площадь здания (обычно расход на 10 м2 равен 1 кВт);
• если имеются сбои в подаче электроэнергии, стоит предпочесть оборудование с механической автоматикой. В итоге вы получите не самую современную, но надежную модель, на которую можно положиться в любой ситуации;
• если требуется двухконтурный котел (способный еще и проводить воду), стоит выбрать вариант, чей запас мощности составляет более 25%;
• если проблем с электроэнергией не наблюдается, можно купить аппарат с принудительной циркуляцией и электронной автоматикой.

Видео описание

О правилах выбора газового котла расскажет видео.

Как купить хороший газовый котел

Выбирать следует, обращая внимание на известность фирмы. Также важно учесть, есть ли в наличии сопутствующее оборудование.

Такой подход позволит:

• быть уверенным в качестве котла , в том, что запасные части к нему будут поставляться своевременно;
• быть уверенным в том, что не будет проблем с гарантийным обслуживанием (если появятся проблемы после установки сторонним мастером, их необходимо будет решить);
• получать советы мастеров не только при совершении покупки , но и в процессе установки и применения системы.

Профессиональный монтаж газового отопления — эффективная работа системы

В основном люди делают выбор в пользу газового теплообменника по причине того, что он более экономичен. Варианты с другим горючем обходятся значительно дороже. Как правило, и тепла они дают меньше.

Современные теплообменники не требуют постоянного контроля. Достаточно присоединить их к баллону или трубе, и они будут функционировать, пока поступает газ.

Порядок установки системы отопления газом в загородном строении

Алгоритм действий выглядит так:

• сначала составляется и утверждается проект, подписывается контракт с бригадой монтажников;
• приобретается специальное оборудование (выбрать модель можно по своему усмотрению);
• ставится газгольдер, или осуществляется врезка, подключение к линии;
• ставится и подключается котел;
• выполняется первый запуск. Проводятся необходимые проверки.

Видео

О том, как осуществляется установка котельной с двухконтурным котлом, рассказано в видео.

Газовый камин

В качестве альтернативы водяному отоплению на газу часто в условиях загородного дома применяется газовый камин. Такое решение позволяет украсить интерьер и сэкономить деньги. Если габариты строения не превышают 60 м2, камин прекрасно справляется с поставленной задачей. Его обычно применяют как резервное или дополнительное отопление.

Газовым каминам есть что предложить — экономичность, удобное регулирование и чистое сгорание

Выбрать можно камин любого размера, типа установки (островной, встраиваемый или пристенный), дизайна. По конструкции — горелки, автоматика, они совпадают с газовыми котлами. Камины греют сам воздух в помещении, в отличие от котла. Они пожаробезопасны и экологичны.

Газовое отопление в частном доме является современным способом обеспечения комфорта. Установка автономного отопления даст возможность достичь независимости от профилактических работ и возникновения аварий. Самыми удобными считаются системы типа «автомат». Они способны обеспечить безопасность процесса, удобны, меняют температуру согласно расписанию, позволяют экономно расходовать топливо. Именно поэтому большинство людей предпочитает их.
