Как установить циркуляционный насос

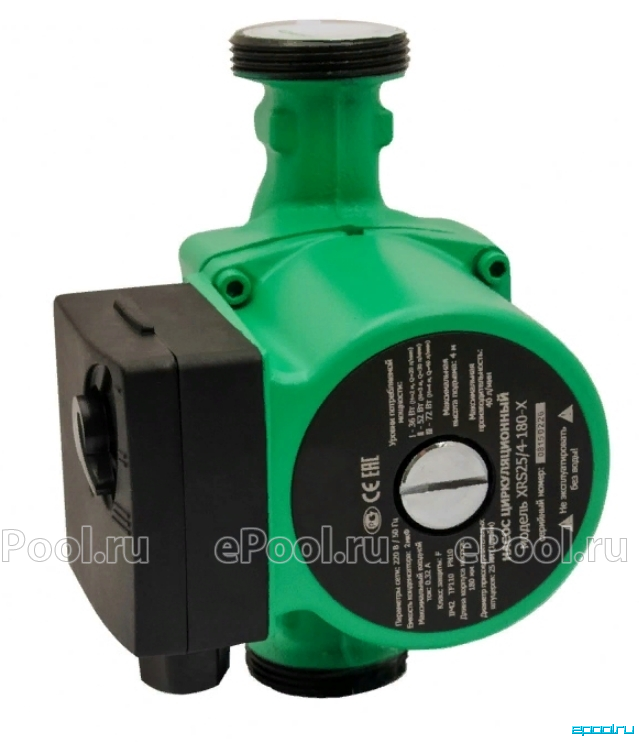

Циркуляционный насос (помпа) — механизм, заставляющий двигаться теплоноситель по трубам, из-за чего радиаторы нагреваются быстро и равномерно. Его применяют в автономных системах отоплениях.

Чтобы прибор поддерживал циркуляцию теплоносителя, нужно его правильно подобрать по мощности, и знать, как установить циркуляционный насос в систему отопления, и какие нюансы следует учесть.

Зачем циркуляционный насос в системе отопления?

Установка прибора решает много проблем:

• быстрее доставляется тепло к радиаторам отопления и удалённым точкам водозабора;
• перепады уровня установленных батарей не мешают нормальной работе системы;
• снижается риск завоздушивания системы;
• можно объединить отопление с тёплыми полами.

При этом установка насоса несёт в себе дополнительные расходы:

• на обустройство теплового контура;
• на электроэнергию;
• на обслуживание: осмотр мастером и периодическую замену деталей.

Однако это незначительные минусы для получения комфортного микроклимата в частном доме.

Виды циркуляционных насосов и их особенности

Есть две основных группы: с сухим и мокрым ротором для разных систем отопления.

«Сухого» типа

В устройствах с сухим ротором элемент механизма отделён от сальника. Такие приборы используют для перекачивания большого объёма жидкости. КПД достигает 80%. При работе они сильно шумят, поэтому требуется дополнительная звукоизоляция или установка в котельной.

Насосы «сухого» типа используют, как правило, для создания давления в протяжённых системах. Например, в больших загородных коттеджах в несколько этажей.

Эти приборы больших размеров, что усложняет их монтаж в систему отопления. К тому же у них сложная система уплотнений на валу, которая подвержена поломкам. Для предотвращения выхода из строя нужно своевременно проверять систему, в некоторых случаях — полностью менять уплотнительные элементы.

«Мокрого» типа

В этих насосах элемент механизма и крыльчатка погружены в теплоноситель. Их устанавливают туда, где не нужно перекачивать много жидкости. КПД достигает 50%.

Они более простые и не нуждаются в частом техобслуживании. Насос имеет компактные размеры, издаёт мало шума при работе. Однако, нужно правильно выполнить его монтаж, чтобы избежать поломок. Перед насосом дополнительно устанавливают фильтр, препятствующий попаданию твёрдых частиц в подшипники оборудования.

Некоторые модели производители оснащают автоматической или механической регулировкой скорости перекачивания жидкости. Это позволяет оптимально настроить работу системы отопления и сэкономить электроэнергию.

Как подобрать циркуляционный насос?

Для эффективного обогрева дома важно правильно выбрать циркуляционный насос. Основной параметр — мощность, которая рассчитывается по формуле:

мощность источника тепла (котла) делить на коэффициент теплоёмкости жидкости и умножить на температурный перепад на входе и выходе системы. Теплоёмкость воды составляет 1,164, у антифризов показатель на 15-20% меньше в зависимости от состава жидкости. Температурный перепад вычисляют измерительным прибором на входе и выходе отопительного контура.

Другие критерии выбора насоса:

• Рабочая температура. Большинство приборов выдерживают до 110 ℃, хотя в автономных системах отопления, как правило, температура жидкости достигает максимум 90 ℃.
• Вид теплоносителя. Некоторые модели хорошо работают только с водой внутри системы, но не с антифризом.
• Напор насоса указывается в маркировке оборудования в метрах или дециметрах.
• Класс IP указывает, насколько прибор защищён от попадания внутрь посторонних предметов. Чаще встречается показатель IP44 и IP55.

Место монтажа

Куда ставить прибор, зависит от схемы конкретной системы отопления. Рекомендуют устанавливать после котла до первого ответвления. Место монтажа выбирают так, чтобы его было легко обслуживать.

Допустимо врезать циркуляционные насосы как в подающий водопровод, так и в трубу с обраткой, но есть нюанс. В системах отопления без автоматики и с твёрдотопливными котлами устанавливают только в обратный трубопровод.

Это нужно, потому что:

1. При закипании котла образуется пар, который попадает в насос, если его врезали в подающую теплоноситель трубу.
2. Лопасти циркуляционного агрегата не предназначены для перемещения пара, поэтому его производительность резко снизится.
3. В бак котла станет поступать меньше охлаждённого теплоносителя, что приведёт к ещё большему перегреву системы и образованию пара.
4. Попадание такого объёма пара в насос приводит к остановке прибора, росту давления внутри системы.
5. Срабатывает предохранительный клапан и кипяток попадает в помещение котельной.
6. Если не устранить проблему, клапан не справится со сбросом давления и котёл взорвётся.

При этом монтаж циркуляционного насоса на обратном трубопроводе не предотвращает аварию при закипании котла, но отсрочит её наступление. Горячие пары при такой установке не попадают внутрь прибора. При врезке на подающую трубу от закипания до аварии есть 5 минут на предотвращение последствий. Если прибор установлен на обратку — 20 минут.

Обвязка

При выполнении обвязки надо выбрать место, куда можно без труда попасть для техобслуживания циркуляционного насоса. Чтобы произвести монтаж правильно, понадобятся:

• два запирающих вентиля или шаровых крана;
• фильтр грубой очистки для защиты деталей агрегата от загрязнений;
• обратный клапан.

Некоторые модели дополнительно оснащают частотными преобразователями, например, словенской фирмы IMP PUMPS. С помощью них можно выполнить настройку скорости или давления.

Принудительная циркуляция

В контурах с принудительной циркуляцией теплоноситель движется по трубам только за счёт работы насосного оборудования. Без него обогрев дома невозможен.

В таких системах отопления правильно устанавливать оборудование в разрыв подающего или обратного трубопровода. С обеих сторон прибора размещают краны для перекрытия подачи жидкости. Это облегчает ремонт и замену циркуляционного насоса.

Естественная циркуляция

В контурах с естественной циркуляцией теплоноситель движется за счёт уклона труб и их диаметра. Система отопления может работать правильно без насосного оборудования, но при малейших ошибках в монтаже обогрев происходит медленно и неравномерно.

В таких контурах правильно устанавливать циркуляционный насос с байпасом — перемычкой, которая поддерживает работоспособность системы при поломке механизма. На байпас крепят отсечной кран. Пока он закрыт — контур функционирует также как система с принудительной циркуляцией. При аварийном отключении электроэнергии или повреждении насосного оборудования байпас открывают, система работает с естественной циркуляцией теплоносителя.

Что учесть при монтаже?

При установке важно правильно разместить ротор электродвигателя. При любом местоположении насосного оборудования элемент должен оставаться в горизонтальном положении. Если разместить вертикально, производительность оборудования сразу снизится на 30%.

Что ещё нужно учесть:

• Движение потока теплоносителя на насосе обозначается стрелками. При монтаже это обозначение обязательно должно совпадать с реальным движением теплоносителя.
• Устанавливают манометры, терморегуляторы, термометр и запорную арматуру так, чтобы к ней всегда был доступ.
• Монтаж самого прибора можно производить вертикально и горизонтально, если это указано в инструкции. Оба метода установки, например, возможны для насосов Vodotok.
• Подбирают насос с тем же диаметром входа и выхода, что у трубы, на которую он устанавливается.

Вместе с оборудованием поставляются болты с гайками, штуцеры, набор уплотнительных колец, фланцы.

Монтаж циркуляционного насоса должен проводить мастер. До установки котёл выключают и сливают воду.

Как правильно установить циркуляционный насос в системе:

1. Подготовьте комплектующие. Кроме фильтра и запорных кранов нужны патрубки с резьбой, сгоны.
2. Соедините резьбовые элементы узла. Для этого используют специальную герметизирующую паклю и пасту.
3. Соберите петли с насосом. Накидные гайки при этом слегка затягиваются.
4. Выберите и сделайте разметку участка, куда мастер установит кран.
5. Смонтируйте штуцеры для крана и поставьте насос.
6. Окончательно затяните накидные гайки.

Клеммная коробка должна располагаться сверху или сбоку, чтобы исключить попадание воды. Кожух электродвигателя и клеммная коробка крепятся к корпусу насоса четырьмя винтами под шестигранник. При необходимости они могут быть переустановлены в другое положение.

Подключение циркуляционного насоса к электропитанию

Прибор работает от электросети 220 вольт. Перед включением нужно проверить напряжение сети. Допустимо отклонения показателя: от +6 до -10%. При сильных колебаниях понадобится стабилизатор.

Существует три способа подключения к электросети:

• Через дифференциальный автомат.Для подключения нужны только провода и контакты.
• С термостатом. Этот способ выбирают, чтобы автоматически останавливать теплоноситель при охлаждении до определённой температуры. Термостат крепится к трубопроводу подачи жидкости и разрывает цепь электропитания, если температура теплоносителя становится ниже заданного параметра.

С источником бесперебойного питания (ИБП). Используется, как правило, в системах с твёрдотопливным котлом, чтобы предотвратить взрыв при избыточном давлении в баке. Сначала подключают провода ИБП к аккумулятору, затем к циркуляционному прибору. Подойдёт и при частом отключении электричества. Для этого нужны стабилизаторы, к которым подключают аккумуляторы. Насосное оборудование не тратит много электроэнергии, а с ИБП может работать 1-3 дня.

Есть ещё один способ подключения — к щиту управления котлом или к его автоматике. Схема подсоединения сложная и требует специальных знаний. Эту работу выполняют электрики. Они знают, как правильно установить циркуляционный насос в этом случае.

Частые ошибки при самостоятельном монтаже

При установке циркуляционного насоса в систему отопления часто допускают ошибки:

• Неправильное направление потока. Насос должен быть установлен так, чтобы направление потока соответствовало требованиям системы отопления.
• Установка прибора по центру системы, после радиатора отопления. В результате такого монтажа появляется зона пониженного давления, возможно образование застоев теплоносителя. До насоса батареи плохо нагреваются.
• Недостаточный зазор между насосом и стенкой трубы для обеспечения свободного доступа воздуха и уменьшения шума.
• Неправильный выбор мощности для обеспечения необходимого потока жидкости в системе отопления.
• Запуск насоса для проверки без заполнения системы теплоносителем. Это повредит оборудование и создаст воздушные пробки.
• Неправильная установка клапанов обратного потока, который должны быть установлены в правильном направлении, чтобы предотвратить обратный поток жидкости в системе.
• Установка в неотапливаемом помещении. Производители указывают максимальную и минимальную температуру окружающей среды. У каждой модели характеристики разные, но в большинстве случаев это от -10 ℃ до +40 ℃.
• Неправильная установка или отсутствие фильтров грубой очистки перед насосом. Они защищают оборудование от ржавчины и мусора.

В каталоге Epool много насосов IMP, Vodotok и других производителей.
